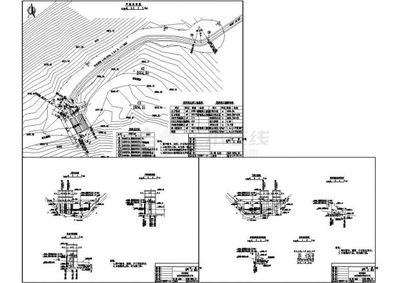

某地区拦河坝水利工程设计施工图纸综述

拦河坝作为水利工程的重要组成部分，其设计施工图纸是工程建设的关键依据。本文将围绕某地区拦河坝全套水利设计施工图纸进行综述，以期为类似工程提供参考。

一、工程概况

某地区拦河坝工程位于河流中下游，主要任务为灌溉、防洪、发电等综合利用。工程等级为Ⅲ等，主要建筑物级别为3级。

二、设计施工图纸内容

全套水利设计施工图纸应包括以下内容：

1. 总平面布置图：标明拦河坝、溢洪道、放水设施等建筑物的位置、尺寸及相互关系。
2. 拦河坝结构图：包括坝体剖面图、平面图、细部构造图等，明确坝型、坝高、坝长、坝顶宽度、边坡等参数。
3. 溢洪道设计图：包括溢洪道平面布置、纵剖面、横剖面及消能防冲设施等。
4. 放水设施设计图：包括放水塔、放水涵管、闸门及启闭机等。
5. 施工图：包括施工围堰、导流、基坑排水、基础处理、坝体填筑等施工细节。
6. 监测设施布置图：包括位移、沉降、渗流等监测点布置。

三、设计要点

1. 坝型选择：根据地形、地质、材料等因素，选择经济合理的坝型，如土石坝、重力坝等。
2. 水文计算：依据水文资料，确定设计洪水、校核洪水，进行调洪演算。
3. 结构计算：包括坝体稳定、应力、变形等计算，确保结构安全。
4. 基础处理：根据地质勘察报告，采取相应基础处理措施，如开挖、灌浆等。
5. 施工组织：合理安排施工进度、导流方案，确保施工安全。

四、施工注意事项

1. 严格按图施工，确保工程质量。
2. 加强现场管理，落实安全措施。
3. 做好施工记录，及时整理资料。
4. 注意环境保护，减少对周边影响。

五、

拦河坝水利工程设计施工图纸是工程建设的灵魂，必须做到科学、合理、可行。希望本文能为相关工程提供借鉴，促进水利事业的发展。
